DFE1 压力和流量控制，电控
泵的压力和流量控制是通过一个电控比例阀来实现的通过改变泵的斜盘摆角实现流量控制器驱动转速的变化，如柴油机，不可调整。
泵的压力和位置由一个压力传感器和感应式位置传感器传输到相关的放大器上。
DFE1型泵用模拟放大器VT 5041来控制。
放大器和压力传感器均需单独订货。
为了安全起见，除了泵本身压力控制外尚需另外安装一个溢流阀以确保油泵不会超过其最高允许压力。

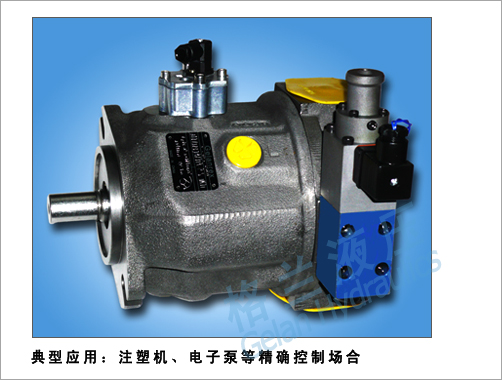

典型应用：
·注塑机、电子泵等需要精确控制的场合
技术参数：
油口
B 压力油口
S 吸油口
L,L1 壳体泄油口（L1堵死）
部件
1 A10VSO带液压调节装置
1.1 比例阀STW 0063
1.2 感应式位置传感器IW9-03-01
压力传感器和电子调节装置VT 5041-2X是独立元件

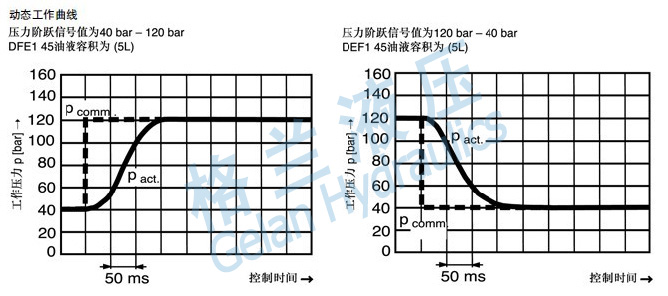

静态特征曲线
控制参考
滞环——————<1% 的 Vg max
重覆精度————<1%
先导油耗———最大约1 L/min
|
